ТЭН — это ключевой нагревательный элемент любого электрического водонагревателя. От его типа и состояния зависит, как быстро греется вода, сколько прослужит бойлер и как часто потребуется обслуживание. Разобраться в устройстве, видах и особенностях ТЭНов полезно каждому, кто выбирает или уже эксплуатирует накопительный водонагреватель.
В этой статье — всё о конструкции ТЭНа, разнице между мокрым и сухим типом, влиянии накипи и правилах замены. Широкий ассортимент водонагревателей с разными типами нагревательных элементов представлен в каталоге сантехники FinishMart.
Что такое ТЭН: расшифровка и назначение
ТЭН расшифровывается как трубчатый электронагреватель. Это нагревательный элемент, который преобразует электрическую энергию в тепловую. Именно он греет воду внутри бака бойлера или в проточном водонагревателе.
ТЭН — один из самых распространённых нагревателей в бытовой технике. Его используют в бойлерах, стиральных и посудомоечных машинах, электрических котлах и масляных обогревателях. В водонагревателях ТЭН является главным рабочим элементом: без него нагрев воды невозможен.
Трубчатые электронагреватели бывают разных форм, мощностей и материалов. Для водонагревателей выпускают специальные модели с учётом постоянного контакта с водой, высоких температур и требований к электробезопасности.
Устройство и конструкция ТЭНа

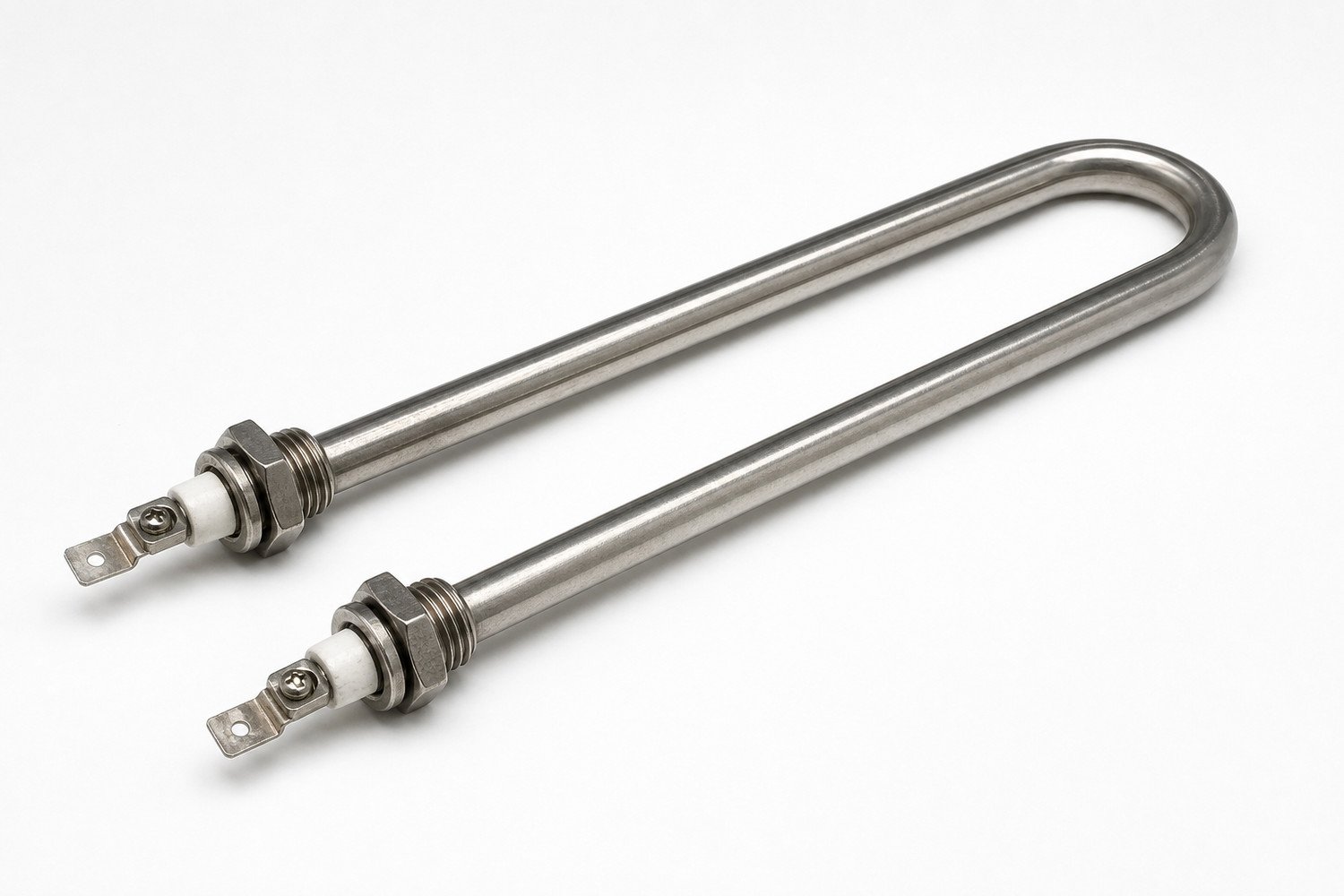

ТЭН представляет собой металлическую трубку с нагревательной спиралью внутри. Конструкция состоит из нескольких элементов, каждый из которых выполняет свою функцию.
Основные компоненты трубчатого электронагревателя:
- Нихромовая спираль — проводник с высоким электрическим сопротивлением. Именно в ней выделяется тепло при прохождении электрического тока
- Кварцевый песок или периклаз (MgO) — диэлектрический наполнитель. Передаёт тепло от спирали к стенкам трубки и одновременно изолирует спираль от корпуса, предотвращая пробои тока
- Металлическая трубка-оболочка — внешний корпус ТЭНа. Изготавливается из меди, нержавеющей стали или их сплавов
- Контакты-выводы — клеммы на концах трубки для подключения к электрической цепи питания
- Фланец или резьбовые крепления — элемент крепления ТЭНа к фланцевому отверстию бака водонагревателя
Такая конструкция обеспечивает долговечность и безопасность прибора. Нихромовая спираль не контактирует с водой напрямую — она защищена оболочкой и диэлектрической засыпкой. Это исключает замыкание цепи через воду.
Принцип работы ТЭНа в водонагревателе
Принцип работы ТЭНа основан на эффекте Джоуля-Ленца. Электрический ток проходит через спираль с высоким сопротивлением. Сопротивление замедляет движение электронов. Энергия торможения выделяется в виде тепла.
Тепло от спирали передаётся через диэлектрический наполнитель к металлической стенке трубки. Стенка нагревается и отдаёт тепло воде внутри бака бойлера. Вода прогревается постепенно — от нижних слоёв к верхним.
Работой ТЭНа управляет термостат. Он контролирует температуру воды в баке. Когда вода достигает заданной температуры, термостат отключает подачу тока. Когда вода остывает ниже заданного уровня — включает снова. Это позволяет поддерживать стабильную температуру без перегрева.
Виды ТЭНов: мокрый и сухой
Все ТЭНы для водонагревателей делятся на два основных типа: мокрые и сухие. Различие — в способе контакта с водой. Это ключевой параметр, который влияет на скорость нагрева, образование накипи и простоту замены.
Мокрый ТЭН
Мокрый ТЭН — это погружной нагревательный элемент. Металлическая трубка находится в прямом контакте с водой внутри бака. Тепло передаётся воде непосредственно через стенку трубки-оболочки.
Мокрые ТЭНы — самые распространённые в бытовых водонагревателях. Их устанавливают большинство производителей в базовые и средние модели бойлеров. Такой элемент дешевле в производстве и быстрее нагревает воду за счёт прямого контакта.
Главный недостаток мокрого ТЭНа — уязвимость к накипи. Соли кальция и магния из жёсткой воды оседают на поверхности трубки. Слой накипи нарушает теплоотдачу. Нагревательный элемент перегревается и быстрее выходит из строя.
Сухой ТЭН
Сухой ТЭН помещён в специальную защитную колбу — как правило, из нержавеющей стали или пластика. Между нагревательным элементом и водой всегда остаётся воздушная прослойка. Прямого контакта с водой нет.
Сухие ТЭНы практически не подвержены накипеобразованию. Накипь оседает на внешней поверхности колбы, а не на самом нагревательном элементе. Это значительно продлевает срок службы ТЭНа. Замена сухого ТЭНа проще: не нужно сливать воду из бака полностью.
Недостаток сухого ТЭНа — более медленный нагрев воды. Тепло передаётся через стенки колбы и воздушный зазор. Скорость нагрева несколько ниже по сравнению с мокрым типом. Стоимость бойлера с сухим ТЭНом выше.
Сравнение мокрого и сухого ТЭНа
Выбор типа нагревательного элемента зависит от качества воды в доме, бюджета и требований к обслуживанию. Ниже приведены ключевые параметры для сравнения.
| Параметр | Мокрый ТЭН | Сухой ТЭН |
|---|---|---|
| Контакт с водой | Прямой контакт | В защитной колбе, без контакта |
| Образование накипи | На поверхности ТЭНа | На колбе, ТЭН не страдает |
| Скорость нагрева воды | Быстрее | Медленнее |
| Срок службы при жёсткой воде | 3–7 лет | 10–15 лет |
| Замена нагревательного элемента | Требует слива воды из бака | Без слива воды |
| Стоимость бойлера | Ниже | Дороже на 20–40% |
| Обслуживание | Чистка или замена раз в 2–3 года | Реже, чистка колбы |
| Чувствительность к качеству воды | Высокая | Низкая |
| Применение | Бюджетные и средние модели | Модели премиум-класса |
Если вода в квартире или доме мягкая — мокрый ТЭН вполне надёжен. При жёсткой воде сухой тип окупает свою стоимость за счёт долговечности и редкого обслуживания.
Материал трубки: медь или нержавейка
Материал металлической трубки-оболочки влияет на долговечность и устойчивость к коррозии. Выпускают три основных варианта.
Медные ТЭНы — самые распространённые в недорогих моделях бойлеров. Медь хорошо проводит тепло. Но в контакте с водой медь постепенно окисляется. Медные ТЭНы меньше служат при агрессивной среде и могут придавать воде специфический привкус.
ТЭНы из нержавеющей стали — оптимальный вариант для большинства водонагревателей. Нержавейка устойчива к коррозии, не вступает в реакцию с водой, сохраняет нейтральный вкус горячей воды. Срок службы нержавеющих ТЭНов значительно выше медных.
Существуют также ТЭНы в эмалированным или специальным защитным покрытием. Они используются в отдельных промышленных и специализированных моделях оборудования. Для бытовых водонагревателей нержавеющая сталь — наиболее практичный и надёжный выбор.
Накипь и её влияние на нагревательный элемент
Накипь — главный враг ТЭНа в водонагревателе. Она образуется при нагреве воды, содержащей соли кальция и магния. При температуре выше 60°C соли выпадают в осадок и оседают на поверхности нагревательного элемента.
Слой накипи на ТЭНе действует как теплоизолятор. Тепло хуже передаётся воде — нагревательный элемент вынужден работать при более высокой температуре. Это ускоряет износ и может привести к перегоранию спирали внутри трубки.
Чем жёстче вода, тем быстрее образуется накипь. Уже слой в 1 мм снижает эффективность нагрева на 10%. Слой в 3–4 мм увеличивает расход электроэнергии на 25–30% и значительно сокращает срок службы ТЭНа.
Способы продлить срок службы нагревательного элемента:
- Магниевый анод — расходная деталь внутри бака. Притягивает соли и защищает ТЭН и стенки бака от отложений. Анод необходимо проверять и заменять раз в 1–2 года
- Фильтры умягчения воды — снижают жёсткость воды на входе в водонагреватель. Самый эффективный способ при жёсткой воде
- Снижение температуры нагрева — поддержание рабочей температуры на уровне 55–60°C замедляет образование накипи
- Регулярная промывка ТЭНа — химическая чистка лимонной кислотой или специальными средствами раз в 2–3 года
Магниевый анод и профилактическое обслуживание — обязательные условия для долгой службы любого бойлера. Их отсутствие приводит к ускоренному выходу ТЭНа из строя.
Признаки неисправности и замена ТЭНа
ТЭН со временем выходит из строя. Чаще всего причина — накипь, перегрев или естественный износ. Важно вовремя распознать признаки неисправности нагревательного элемента.
Основные симптомы неработающего ТЭНа:
- Водонагреватель не греет воду совсем — ТЭН сгорел
- Вода долго нагревается или нагревается слабо — частичный обрыв спирали или сильное накипеобразование
- Срабатывает защита (УЗО, автомат) при включении бойлера — пробой тока через корпус ТЭНа
- Запах горелого из водонагревателя — перегрев элемента
- Щелчки и посторонние звуки при нагреве — отслоение накипи от поверхности ТЭНа
Проверить ТЭН водонагревателя можно мультиметром. Для этого измеряют сопротивление между контактами. В исправном состоянии оно составляет от 15 до 60 Ом в зависимости от мощности. Нулевое или бесконечное сопротивление говорит о неисправности. Также проверяют сопротивление между контактом и корпусом трубки — оно должно быть бесконечным.
Замена мокрого ТЭНа

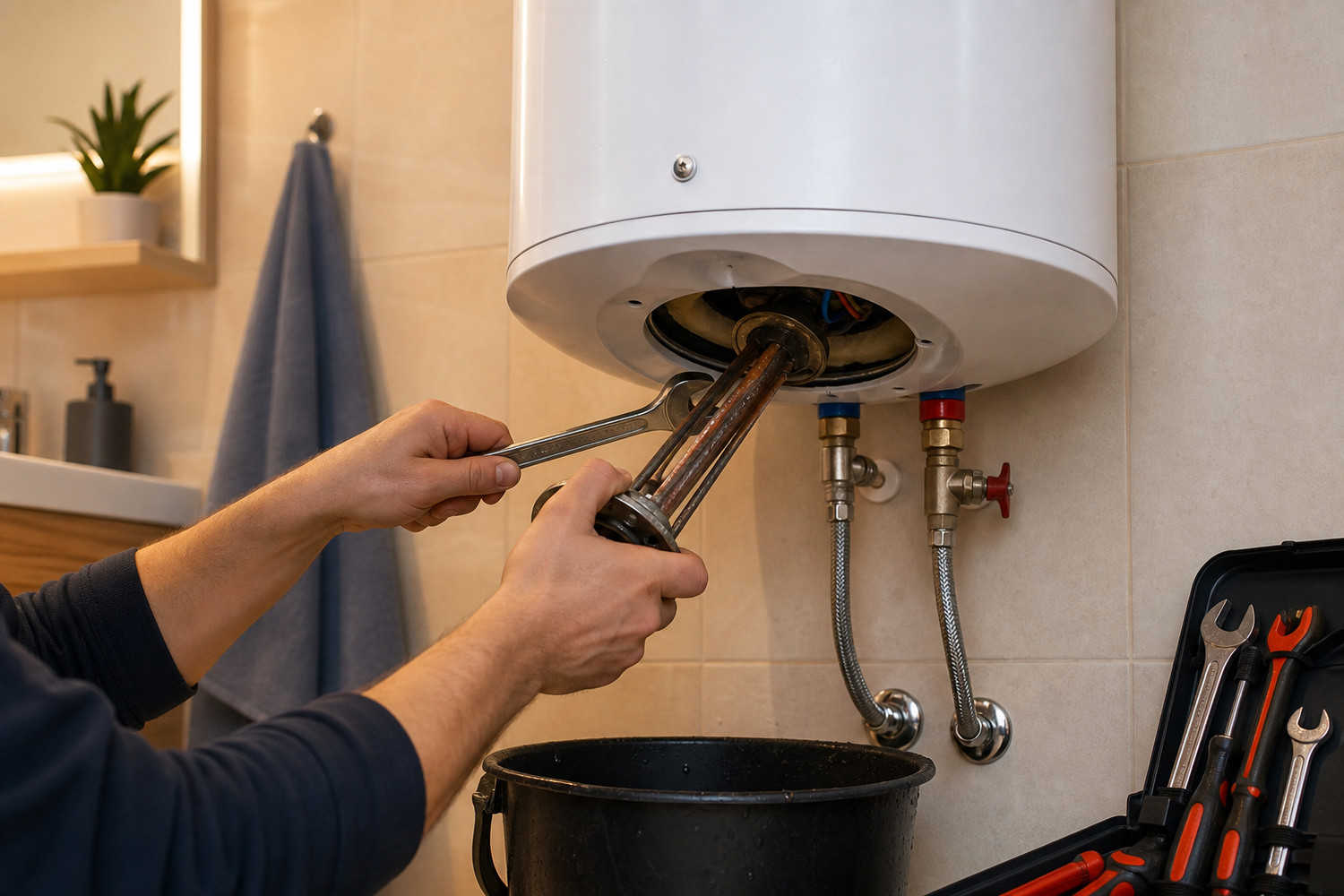

Для замены мокрого нагревательного элемента необходимо сначала отключить водонагреватель от сети. Затем нужно сливать воду из бака полностью. Воду сливают через специальный клапан. Далее откручивают фланец ТЭНа — для этого потребуются гаечные ключи, отвёртки и новые прокладки. Устанавливают новый ТЭН в обратной последовательности, заменяют прокладки и заполняют бак водой перед включением.
Замена сухого ТЭНа
Замена сухого нагревательного элемента проще. Не нужно сливать воду из бака — конструкция с колбой позволяет извлечь ТЭН без контакта с водой внутри резервуара. Достаточно отключить прибор, снять крышку, отсоединить провода и выкрутить элемент. Это снижает сложности при обслуживании и экономит время.
